產品詳細介紹
LHHB系列恒壓變頻供水設備是一種多功能的供水設備，該設備采用變頻調速技術和專用工控技術，對供水系統中的水泵機組進行閉環控制。根據供水系統中流量的瞬時變化值與相應的壓力值等參數經工控機的模擬量模塊處理后，控制變頻調速器自動調節水泵轉速，控制水泵啟動臺數，使供水管網中保持設定的恒壓，滿足節能供水要求。對循環水系統，也可通過溫度等參數控制循環泵出水量已達到節能之目的。LHHB系列變頻供水設備與其他廠家特別之處，在于設計上增加了緩沖器，實現了最節能配置，緩沖器在系統用水量小或不用水時的一定時間內能保持系統 壓力，使所有的供水泵自動停機，當用水量增大時，自動開機。若在設計上沒有緩沖器，則在系統用水量小或不用水時必需用水泵保持系統壓力，消耗功率，既使設置保壓泵功能，當有微量滴漏時，水泵立即啟動，次工況在一天內時間越長，耗費的無用功越多。而LHHB系列變頻供水設備可讓您無功可費。
型號說明（用戶如有特殊情況也可不配置緩沖器）
LHHB - - - - - L(I)
配LG泵或ISG泵
緩沖器直徑
工作泵臺數
額定揚程
額定流量(m3/h)
梁華全自動恒壓變頻供水設備
例：LHHB-12-45-2-600L意為梁華全自動恒壓變頻供水設備，額定流量12m3/h，額定揚程45m，配LG型工作泵2臺，緩沖器直徑600mm。
全自動恒壓變頻供水設備中的水泵的供水能力應滿足用水高峰期最大用水量及管網最不利點供水壓力的要求。
根據所需的流量和揚程。
根據所需的水泵樣式。
設備選型參數表中若沒有您滿意的型號，本公司可為您特別設計。
用戶所需水壓也可根據下表選用。
|
建筑物層數 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
最低水壓（米、水柱） |
12 |
16 |
20 |
24 |
24 |
32 |
36 |
40 |
44 |
48 |
52 |
56 |
60 |
應用范圍
?普通住宅樓、商住樓、居民小區的生活供水。
?高層建筑、高級賓館飯店等的生活供水。
?綜合樓、寫字樓、俱樂部的建筑物的生活供水。
?各種類型的自來水工廠及供水加壓泵站。
?工礦企業的生產、生活供水，恒壓供應站的工藝流程用水。
?生活小區、高層建筑等的熱水供應系統或熱水采暖系統。
?各種類型的循環水、冷卻水供應系統。
?污水處理廠、排水站的自動控制供水系統。
?其他領域的變頻控制，本公司可根據用戶要求另行設計。
設備組成

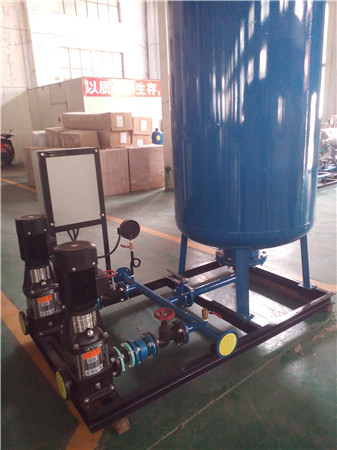

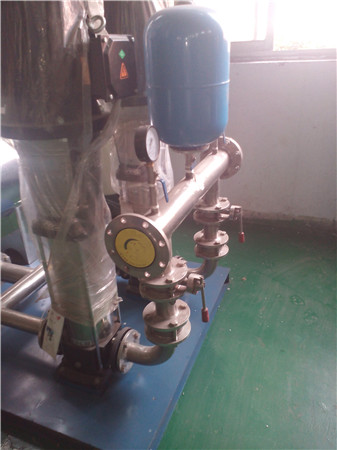

全自動恒壓供水設備主要由恒壓變頻控制柜、供水泵機組、壓力傳感器、液位控制器、各種管件、閥門、緩沖器等組成。
性能特點
?采用進口變頻器，具有欠壓保護、過壓保護、過載保護，短路保護、失速防止等多種保護功能。
?配備先進的控制技術，按需要設定壓力，根據用水量的變化自動調節水泵的轉速，實現節能供水。
?恒壓變頻控制柜每臺水泵即可變頻運行，又可工頻運行，多臺泵依次循環啟動，對管網，電網無沖擊，延長設備使用壽命。
?全自動運行，不需要人值守，多組水泵根據用水量的變化自動補泵、減泵，定時自動交換運行；當用水量小或者不用水時設備全自動停機保壓，進一步節能，用水量增大時，自動開機。
?運行數據可以顯示，外形美觀、操作方便、靈活，所有的運行數據均可通過現場調試參數來改變。
?設有水位控制接口，可以控制幾路水位信號，具有超低水位停泵，超高水位報警等功能。
?變頻供水設備均設計帶有緩沖器，這樣除具有緩沖的作用外，并兼有減弱以至消除水錘的影響，從而大大延長設備的使用壽命。
?采用可編程控制器，具有很強的抗干擾能力，控制靈活，可方便的追加各種功能。
?具有設定壓力與實際壓力共顯的功能。
技術參數和技術指標
|
流量：0~5500m3/h |
揚程：20~25m |
|
電機功率：0.55~110kw |
壓力調節精度：≤0.01MPa |
|
水泵臺數：單臺或多臺并聯 |
出水管流速：1.2~2.0m/s |
|
啟動方式：變頻啟動 |
電源：380V(±5%)，50HZ |
|
操作方式：手動、自動 |
使用溫度：5~45℃ |
|
環境濕度：≤90% |
環境溫度：5~45℃ |
|
恒壓變頻供水設備選型參數表 |
||||||||||
|
序號 |
設備型號 |
流量 |
揚程 |
供水管 |
推薦水泵 |
緩沖器 |
電控柜尺寸 |
運行重量 |
||
|
型號 |
臺數 |
功率 |
||||||||
|
1 |
LHHB12-30-2-600L |
12 |
30 |
50 |
32LG6.5-15*2 |
2 |
15 |
600 |
600*1400*450 |
700 |
|
2 |
LHHB12-45-2-600L |
45 |
32LG6.5-15*3 |
22 |
550*1100*400 |
720 |
||||
|
3 |
LHHB12-60-2-600L |
60 |
32LG6.5-15*4 |
30 |
550*1100*400 |
750 |
||||
|
4 |
LHHB12-75-2-600L |
75 |
32LG6.5-15*5 |
4.0 |
600*1200*400 |
790 |
||||
|
5 |
LHHB12-90-2-600L |
90 |
32LG6.5-15*6 |
40 |
600*1400*450 |
805 |
||||
|
6 |
LHHB12-105-2-600L |
105 |
32LG6.5-15*7 |
55 |
600*1400*450 |
870 |
||||
|
7 |
LHHB12-120-2-600L |
120 |
32LG6.5-15*8 |
5.5 |
600*1400*450 |
880 |
||||
|
8 |
LHHB22-30-2-600L |
22 |
30 |
80 |
40LG12-15*2 |
2 |
2.2 |
600 |
600*1400*450 |
710 |
|
9 |
LHHB22-45-2-600L |
45 |
40LG12-15*3 |
3.0 |
600*1400*450 |
740 |
||||
|
10 |
LHHB22-60-2-600L |
60 |
40LG12-15*4 |
4.0 |
600*1400*450 |
785 |
||||
|
11 |
LHHB22-75-2-600L |
75 |
40LG12-15*5 |
5.5 |
600*1600*500 |
840 |
||||
|
12 |
LHHB22-90-2-600L |
90 |
40LG12-15*6 |
5.5 |
600*1600*500 |
855 |
||||
|
13 |
LHHB22-105-2-600L |
105 |
40LG12-15*7 |
7.5 |
600*1600*500 |
890 |
||||
|
14 |
LHHB22-120-2-600L |
120 |
40LG12-15*8 |
7.5 |
600*1400*450 |
905 |
||||
|
15 |
LHHB45-40-2-600L |
45 |
40 |
100 |
50LG24-20*2 |
2 |
55 |
600 |
600*1600*500 |
855 |
|
16 |
LHHB45-60-2-600L |
60 |
50LG24-20*3 |
7.5 |
600*1600*500 |
890 |
||||
|
17 |
LHHB45-80-2-600L |
80 |
50LG24-20*4 |
11 |
700*1600*500 |
1020 |
||||
|
18 |
LHHB45-100-2-600L |
100 |
50LG24-20*5 |
11 |
700*1600*500 |
1040 |
||||
|
19 |
LHHB45-120-2-600L |
120 |
50LG24-20*6 |
15 |
600*1600*500 |
1080 |
||||
|
20 |
LHHB36-40-2-600L |
65 |
40 |
125 |
65LG36-20*2 |
2 |
7.5 |
600 |
600*1600*500 |
910 |
|
21 |
LHHB65-60-2-600L |
60 |
65LG36-20*3 |
11 |
700*1600*500 |
1040 |
||||
|
22 |
LHHB65-80-2-600L |
80 |
65LG36-20*4 |
15 |
700*1600*500 |
1075 |
||||
|
23 |
LHHB65-100-2-600L |
100 |
65LG36-20*5 |
18.5 |
600*1700*550 |
1140 |
||||
|
24 |
LHHB65-120-2-600L |
120 |
65LG36-20*6 |
22 |
550*1100*400 |
1230 |
||||
|
25 |
LHHB90-40-2-600L |
90 |
40 |
150 |
80LG50-20*2 |
2 |
11 |
600 |
550*1100*400 |
1080 |
|
26 |
LHHB90-60-2-600L |
60 |
80LG50-20*3 |
15 |
550*1100*400 |
1125 |
||||
|
27 |
LHHB90-80-2-600L |
80 |
80LG50-20*4 |
18.5 |
600*1200*450 |
1200 |
||||
|
28 |
LHHB90-100-2-600L |
100 |
80LG50-20*5 |
22 |
550*1100*400 |
1300 |
||||
|
29 |
LHHB90-120-2-600L |
120 |
80LG50-20*6 |
30 |
600*1200*450 |
1460 |
||||
|
30 |
LHHB8-12-2-600L |
8 |
12.5 |
50 |
ISG32-100 |
2 |
0.55 |
600 |
600*1200*450 |
570 |
|
31 |
LHHB8-20-2-600L |
20 |
ISG32-125 |
0.75 |
600*1400*450 |
575 |
||||
|
32 |
LHHB8-32-2-600L |
32 |
ISG32-160 |
1.5 |
550*1100*400 |
595 |
||||
|
33 |
LHHB8-50-2-600L |
50 |
ISG32-200 |
3.0 |
600*1200*450 |
625 |
||||
|
34 |
LHHB12-20-2-600L |
12 |
20 |
50 |
ISG40-125 |
2 |
2 |
600 |
550*1100*400 |
615 |
|
35 |
LHHB12-32-2-600L |
32 |
ISG40-160 |
22 |
600*1200*450 |
660 |
||||
|
36 |
LHHB12-50-2-600L |
50 |
ISG40-200 |
4 |
600*1200*450 |
775 |
||||
|
37 |
LHHB12-80-2-600L |
80 |
ISG40-250 |
75 |
600*1400*450 |
765 |
||||
|
38 |
LHHB22-20-2-600L |
22 |
20 |
80 |
ISG50-125 |
2 |
1.5 |
600 |
550*1100*400 |
640 |
|
39 |
LHHB22-32-2-600L |
32 |
ISG50-160 |
3.0 |
600*1200*450 |
665 |
||||
